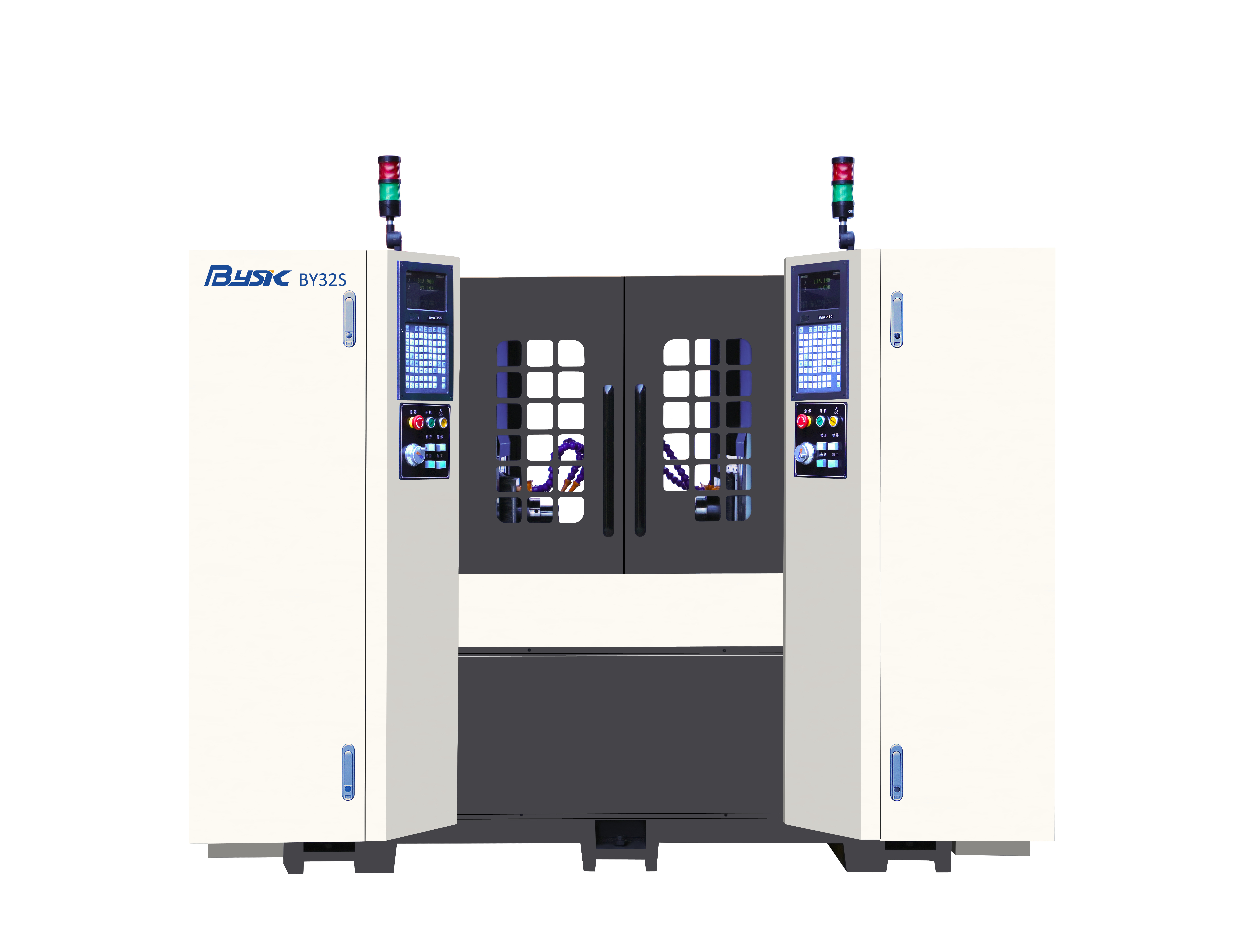

BY32S雙主軸移動式數控排刀車床

發布時間：2016/2/29 點擊量：15605

產品型號：BY32S

詳細參數

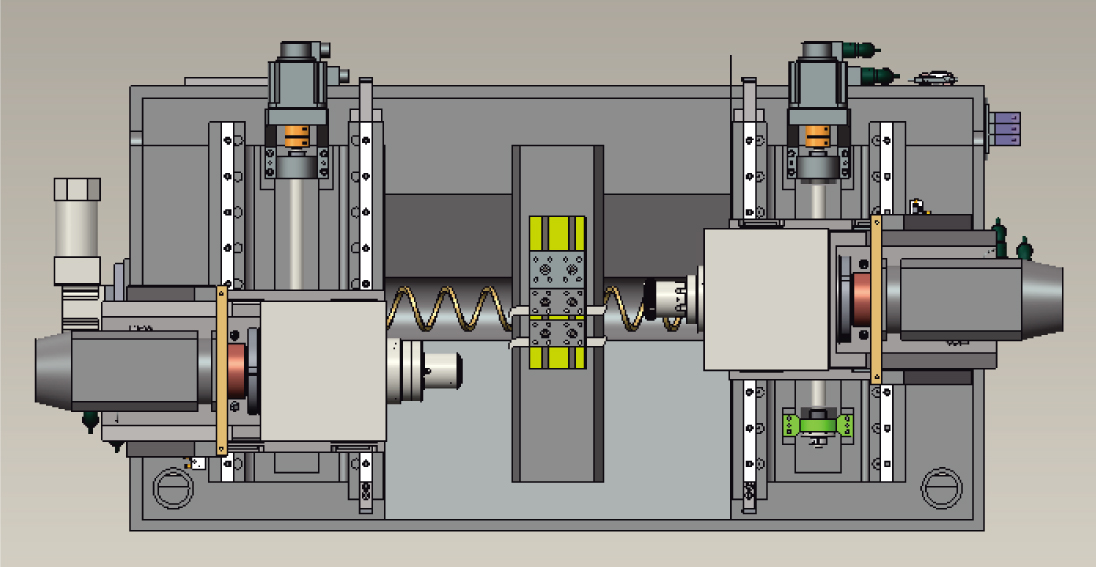

BY32S雙主軸移動式數控排刀車床其結構形式是雙主軸平行對置排列，排刀架固定于機床中部。雙主軸可獨立編寫程序進行X軸、Z軸移動，實現主軸與副主軸夾持工件的自動交換。解決了工件在一次裝夾下的夾持端二道工序的加工問題。具有換刀速度快、定位精度高、生產效率高、節省人工、高性價比等特點。同時機床上可以集成如振動盤等各種形式的自動上下料機構，實現無人化自動加工。機床合二為一，節省了占地面積。

BY32S雙主軸移動式數控排刀車床獨特設計：雙主軸、雙系統

1、將兩臺獨立的車床合二為一，搭配使用兩套數控系統，即可獨立操作，亦可聯合作業，完成另一半的加工流程。
2、使用上相當于在運行兩臺車床，但是更可節省占地面積、操作人員、以及搬運與運轉的時間。

3、搭配如振動盤等各種形式的自動上下料機構，實現無人化自動加工。
4、絕對值伺服電機，不會因為停電產生誤差。

技術優勢

BY32S雙主軸移動式數控排刀車床參數：

機床配置
名稱	型號/規格	廠家
系統	BYSK180系統	自制
主軸	32主軸單元	自制
X軸電機	1.3kw絕對值伺服電機	匯川+總線
Z軸電機	1.3kw絕對值伺服電機	匯川+總線
X軸絲桿	500*3210	躍爾
Z軸絲桿	690*3210	躍爾
X軸導軌	HGW30	中國臺灣品牌
Z軸導軌	HGH30	中國臺灣品牌
主軸電機	4kw伺服主軸電機	阿爾法

其他內容

機床型號					BY32S
機床參數
電源	電源額定電壓	三相交流380V	排刀系統	T型槽排刀式
	電源額定頻率	50HZ
	總輸入功率	10.8kw
數控系統	BYSK	YZ150
	最小設定單位	0.001mm
	X軸脈沖當量	0.0005mm	冷卻系統	切削油用電機功率	0.12kw
			冷卻系統	冷卻箱容量	150L
	Z軸脈沖當量	0.001mm	潤滑系統	馬達功率	25w
	最大編程尺寸	±9999.999	潤滑系統	容量	2L
	切削速度	1--4000mm/min
	X軸快速進給速度	20000mm/min	液壓系統	液壓馬達功率	0.75kw
			液壓系統	油壓壓力	3.0Mpa

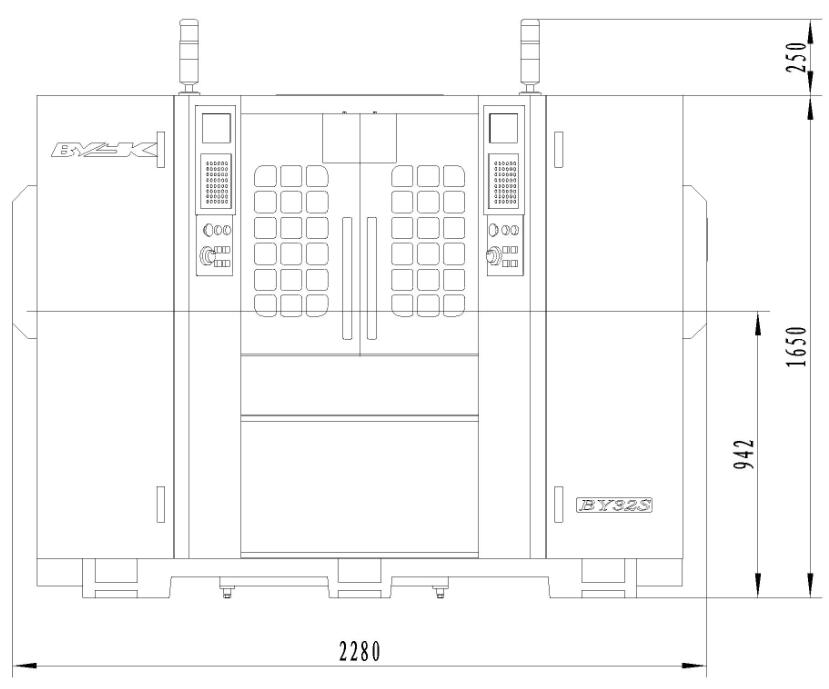

	Z軸快速進給速度	20000mm/min	機床尺寸	長寬高	228019701900
主軸	最大棒料直徑	Φ32mm	機床尺寸	機床重量
	主軸通孔直徑	Φ33mm	可選配置
	最大旋轉直徑	Φ130mm	可選配置
	主軸中心離地面高度	942mm
	主軸轉速	0-4000r/min
	主軸馬達功率	2.2kw/3.7kw
行程	X軸行程	700mm（直徑量）

	Z軸行程	200mm
	X軸伺服馬達功率	1.3kw

	Z軸伺服馬達功率	1.3kw
	滑軌形式	直線導軌
